Hur ser kraven ut på återhämtningen för en enhet/grupp med begränsad energireserv?
FCR‐N, FCR‐D upp, och FCR‐D ned:
För FCR‐N, FCR‐D upp, och FCR‐D ned gäller att aktören i ansökan beskriver den strategi för energiåterhämtning som ämnas appliceras på respektive resurs. Återhämtningsstrategin får inte inverka på möjligheten att leverera kapacitet för resursen och ska bestå av två driftlägen.
Syftet med driftlägena är att garantera tillräckligt energiinnehåll hos resursen för aktivering av FCR, samt minimerat bidrag till obalanser orsakade av okontrollerad återhämtning.
Driftlägen:
- Ett normaldriftläge, Normal state Energy Management (NEM), appliceras vid normaldrift och då energinivån i reserven är nära extremnivåerna (tomt/fullt)
- Ett nöddriftläge, Alert state Energy Management (AEM), om energinivån i reserven är kritisk och reserven därmed ej kan anses tillgänglig (vilket meddelas Svenska kraftnät).
NEM ska deaktiveras om frekvensen går utanför normalbandet. NEM och AEM behövs för att enheten/gruppen ska kunna leverera FCR under flera på varandra följande timmar, då en långvarig frekvensavvikelse riskerar att utarma energireserven.
- För FCR‐D upp/ned gäller att NEM aktiveras så fort som den kvarvarande energireserven understiger förmågan att leverera 20 minuters kapacitet, förutsatt att frekvensen är inom normalbandet.
- För FCR‐N gäller att NEM aktiveras om kvarvarande energireserv understiger förmågan att leverera 30 minuters kapacitet och frekvensen är inom normalbandet. När NEM aktiveras justeras börvärdet gradvis så att energireserven börjar återhämtas, enligt ekvation (14) i FCR Technical Requirements (.pdf) Öppnas i nytt fönster. För FCR‐N är den maximala återhämtningseffekten 34 % av godkänd kapacitet (ekvation (15) i FCR Technical Requirements (.pdf) Öppnas i nytt fönster).
- För FCR‐D rekommenderas 20 % (ekvation (16) i FCR Technical Requirements (.pdf) Öppnas i nytt fönster), men aktörer tillåts välja att reservera och använda maximalt 34 % effekt av godkänd kapacitet om så önskas.
NEM deaktiveras när kvarvarande uthållighet för FCR-N är 57,5 minuter och kvarvarande uthållighet för FCR-D är 20 minuter eller om frekvensen lämnar normalbandet.

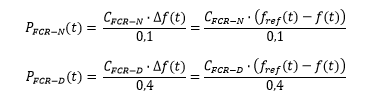

Under AEM justeras referensvärdet för frekvens enligt ekvation (18) i FCR Technical Requirements, vilket påverkar FCR-effekten eftersom den beror av skillnaden mellan referensvärdet för frekvens och den uppmätta frekvensen, detta finns beskrivet i ekvationerna för FCR-N respektive FCR-D upp:
Om resursen kan återhämta sig från annan energikälla än elnätet eller om resursen har längre uthållighet än den stipulerade leveransen av två timmars full kapacitet som definierar en begränsad energireserv, kan en alternativ återhämtningsstrategi föreslås i ansökan. För detaljer hänvisas till FCR Technical Requirements (.pdf) Öppnas i nytt fönster.
Exempelberäkningar för AEM och NEM: Exempel NEM och AEM. (.pdf) Öppnas i nytt fönster
Räkneexemplet kan också åskådliggöras via en interaktiv exceltabell: Energy management LER (.xlsx) Ladda ner. Användaren kan mata in resursens olika kapaciteter med avseende på energikapacitet, kapacitet FCR-N, kapacitet FCR-D upp, respektive kapacitet FCR-D ned.
För aFRR och mFRR:
För aFRR och mFRR finns inga specifika krav gällande återhämtning då resursen ska vara kontinuerligt tillgänglig. Alltså får bud inte läggas under perioder då det inte finns tillgänglig energi. Det innebär att leverantören av stödtjänsterna ska säkerställa att återhämtningen sker på ett sätt som inte påverkar leveransen av stödtjänsten när den är avropad.
För FFR:
För FFR ska återhämtningen vara genomförd inom 15 minuter enligt följande dokument (på engelska): Technical Requirements for Fast Frequency Reserve Provision in the Nordic Synchronous Area – External document under avsnitt 2.4 (.pdf) Öppnas i nytt fönster.
