Magnetfält
Elektricitet är en förutsättning för vår vardag. När el produceras, överförs eller förbrukas uppstår magnetfält, både kring kraftledningar och elektriska apparater som används dagligen i hemmet.
Svenska kraftnät följer och lägger stor vikt vid den lagstiftning och de rekommendationer som finns för att skydda allmänheten mot hälsorisker. Vi är medvetna om att det ändå kan finnas en oro för hur magnetfält påverkar oss människor och vill därför berätta om hur vi arbetar med magnetfält.
Magnetfält i vår miljö
Elektricitet och olika typer av elektromagnetiska fält finns överallt i vår miljö. När el produceras, överförs eller förbrukas uppstår elektromagnetiska fält.
- Jordens egna magnetfält är ett elektromagnetiskt fält.
- Solljus är elektromagnetisk strålning.
- Kroppens nervsystem styrs av elektriska signaler.
Dessutom är elektromagnetiska fält en förutsättning för teknik som baseras på trådlös kommunikation såsom radio, tv, mobiltelefoner och trådlösa nätverk (wifi).
Kraftledningar eller elektriska apparater i hemmet är alltså några av de många källorna till magnetfält i vår miljö.
Magnetfält vid kraftledningar
Magnetfältet vid en kraftledning varierar över tid och även mellan olika platser. Fältet beror framförallt på
- avståndet till ledningen
- ledningens belastning
- ledningens utformning
- antalet ledningar.

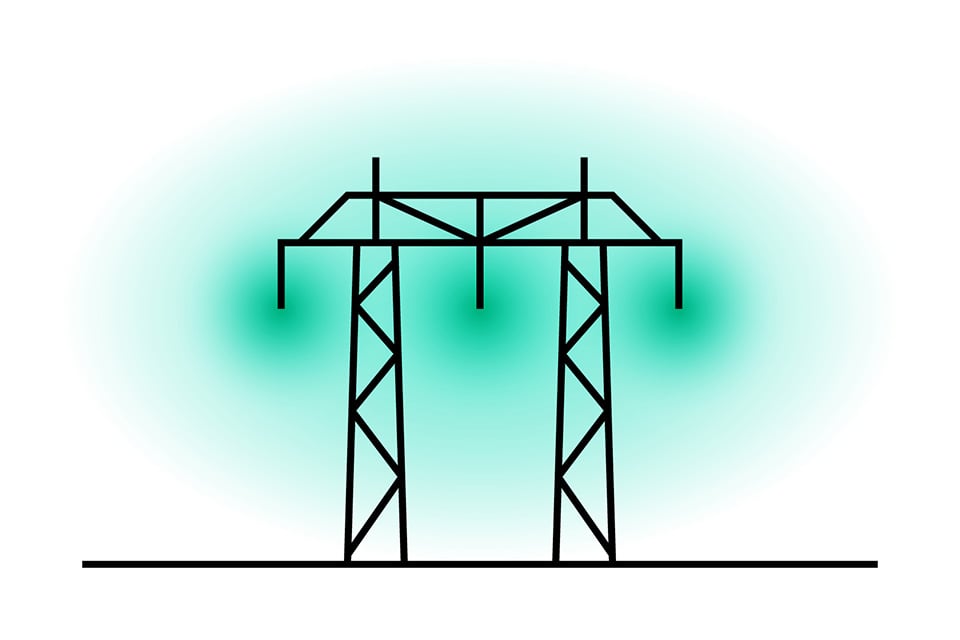

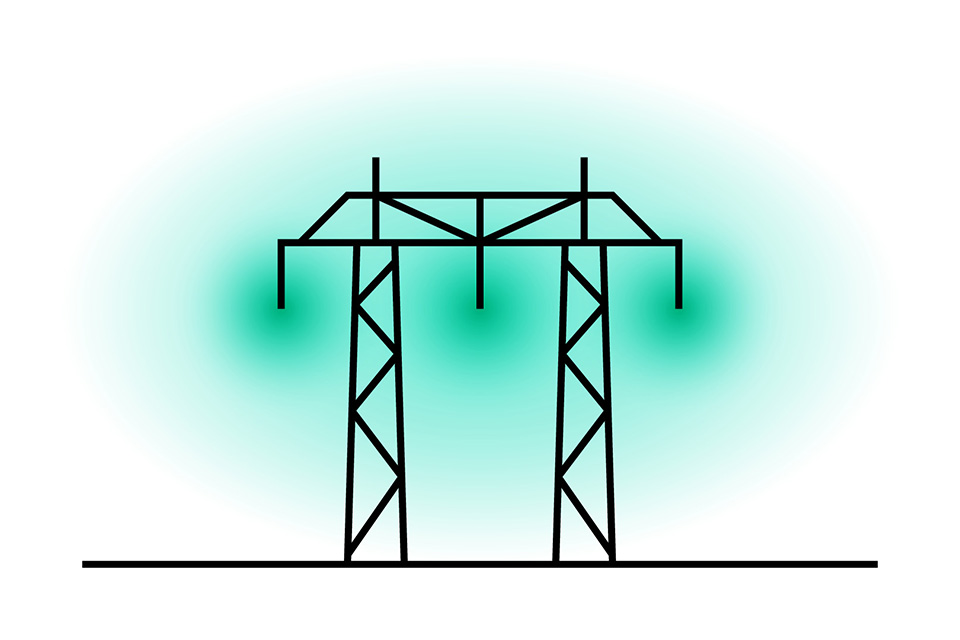

Magnetfältet är som högst vid ledningens faslinor, men avtar när avståndet ökar. En kraftlednings belastning (ström) varierar utifrån elanvändningen och produktionen vid tillfället, det kan liknas vid att mängden bilar på en väg varierar utifrån vilka platser som människor vill färdas till vid ett specifikt tillfälle.
Variationerna orsakas till stor del av variationer i väder (temperatur, vindförhållanden, solinstrålning och nederbörd).
Ledningars utformning, och därmed också magnetfältet invid dem, varierar eftersom de anpassas till dess omgivning. Exempelvis kan ledningar vara högre om de korsar vattendrag, ha stolpben med mindre markintrång i jordbruksmark eller ha faslineposition som minskar magnetfält vid bostadsområden.
Om det finns flera ledningar kan magnetfälten från de olika ledningarna dessutom antingen förstärka eller motverka varandra.
Enligt Strålsäkerhetsmyndigheten är magnetfält upp till 0,2 µT (mikrotesla) i årsmedelvärde är att betrakta som normala för boendemiljö, och årsmedelvärden över 2 µT kan anses vara kraftigt förhöjda.
Det är ett konstaterande utifrån nivåer som mätts upp i svenska bostäder och har ingen koppling till hälsoeffekter. Vid enskilda hushållsapparater kan magnetfältet under kortare perioder vara tiotals mikrotesla.
2012:69 Magnetfält i bostäder - Strålsäkerhetsmyndighetens webbplats
Magnetfältet varierar över tid och även mellan olika platser.
Rakt under en 400 kV-ledning kan magnetfältet vara ungefär 5-20 µT. Längre bort avtar magnetfältet och för en 400 kV-ledning underskrids 0,4 mikrotesla vid ungefär 70-110 meter från ledningens mitt, beroende på ledningens belastning och utformning.
Rakt under en 220 kV-ledning kan magnetfältet vara ungefär 5-20 µT. Längre bort avtar magnetfältet och för en 220 kV-ledning underskrids 0,4 mikrotesla vid ungefär 40-60 meter från ledningens mitt, beroende på ledningens belastning och utformning.
Magnetfälten är därmed långt under Strålsäkerhetsmyndighetens referensvärde (100 µT). Svenska kraftnät använder värdet 0,4 µT som en utredningsnivå för när det är rimligt att överväga åtgärder för att reducera magnetfält, men det är inte ett gränsvärde.
Om magnetfältet beräknas överskrida 0,4 µT utreder vi om det är möjligt och lämpligt att vidta åtgärder för att minska magnetfältet, mer information om åtgärder finns på denna sida.
När vi utvecklar kraftsystemet tar vi stor hänsyn till säkerhet för människor och omgivning
Svenska kraftnät tar hänsyn till magnetfält i enlighet med strålskyddslagen, miljöbalken och ansvariga myndigheters rekommendationer.
Svenska kraftnät beaktar magnetfält genom att utforma ledningar så att Strålsäkerhetsmyndighetens referensvärde för allmänhetens exponering, 100 µT, inte överskrids invid våra ledningar eller stationer. Referensvärdet skyddar allmänheten mot alla säkerställda hälsoeffekter.
Dessutom tas ytterligare hänsyn vid planering av nya ledningar för att begränsa exponeringen i bostäder, grundskolor och förskolor, vilket är en försiktighetsåtgärd som syftar till att minska barns exponering för magnetfält.
Där det är rimligt ska magnetfältet begränsas, men magnetfält kan inte undvikas helt i ett elektrifierat samhälle
Den hälsomässiga nytta som magnetfältsåtgärder medför ska stå i proportion till konsekvenserna för elnätets funktion, påverkan på andra intressen och kostnaderna.
I stora infrastrukturprojekt är det inte möjligt att helt undvika att omgivningen påverkas, men Svenska kraftnät strävar efter att minimera påverkan.
Förutom hänsyn till personsäkerhet och driftsäkerhet är högsta fokus att nya ledningar utformas och placeras med hänsyn till flera aspekter, där bland annat boendemiljö, landskapsbild, natur- och kulturmiljö, friluftsliv och rekreation är viktiga aspekter. Efter en sammanvägning av alla intressen väljs den plats och utformning med minst sammanlagda påverkan på omgivning, miljö och ekonomi.

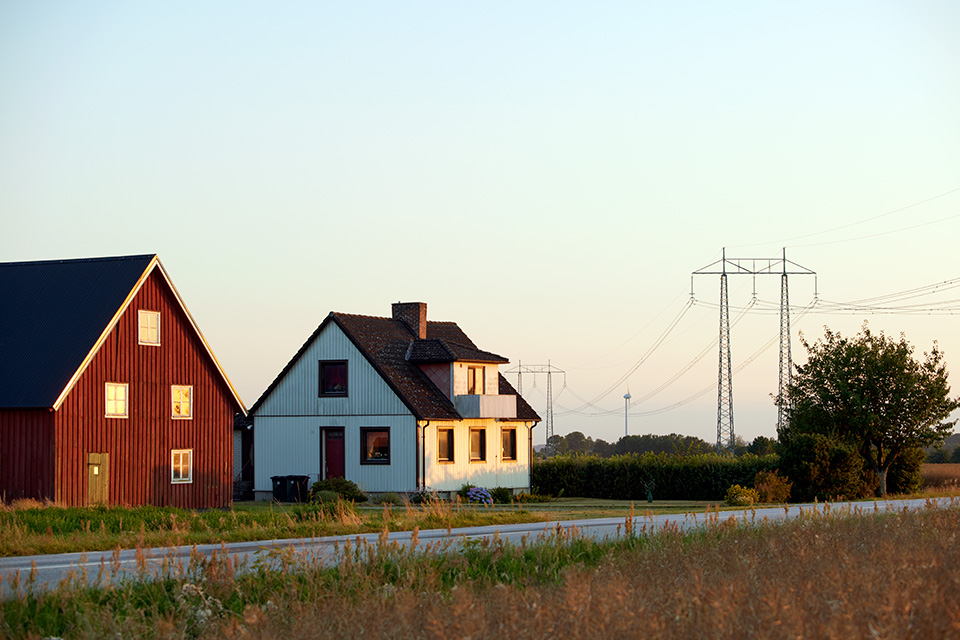

Den viktigaste åtgärden för att undvika magnetfält är att hålla avstånd mellan kraftledningar och bebyggelse där det är möjligt. Vid planering av nya kraftledningar och ombyggnation av befintliga ledningar eftersträvar Svenska kraftnät att hålla avstånd till bebyggelse och utreder alltid hur bostäder, grundskolor och förskolor exponeras för magnetfält.
Om magnetfältet beräknas överskrida vår utredningsnivå 0,4 µT (mikrotesla) i årsmedelvärde, utreds om ledningen kan utformas för att minska magnetfältet ytterligare, exempelvis genom mindre justeringar av stolpplacering eller val av stolptyp.
Vi vidtar de åtgärder som vår utredning och Energimarknadsinspektionens miljöprövning bedömer som rimliga utifrån påverkan på ledningens funktion, andra intressen och kostnad. Det innebär att en bedömning görs i varje enskilt fall om vilka magnetfält som tillåts.
Andra aktörer bör ta motsvarande hänsyn för att begränsa magnetfält vid byggnation av bostäder eller skolor invid befintliga kraftledningar, framförallt genom att placera nya byggnader på avstånd från ledningen. Befintliga byggnader nära kraftledningar tillåts vara kvar om de inte utgör en elsäkerhetsfara.
Frågor och svar om magnetfält
Sedan slutet på 1970-talet har ett stort antal vetenskapliga studier undersökt hur kraftfrekventa magnetfält påverkar oss människor. Framförallt har forskningen fokuserat på
- barnleukemi
- hjärntumörer hos barn
- cancer hos vuxna
- neurodegenerativa sjukdomar (ALS och Alzheimers)
- hjärt- och kärlsjukdomar samt graviditetsutfall.
Magnetfält som är starkare än fälten från kraftledningar har konstaterats ge omedelbar påverkan på kroppen, såsom nerv- och muskelretningar. Därför finns Strålsäkerhetsmyndighetens referensvärde som skyddar allmänheten mot alla säkerställda hälsorisker. Kring Svenska kraftnäts kraftledningar är magnetfälten långt under referensvärdet 100 µT. Inom arbetslivet tillåts arbetstagare att exponeras för högre magnetfält än allmänheten, upp till 1000 µT, innan åtgärder vidtas.
För de magnetfältsnivåer som är aktuella vid kraftledningar finns inga säkerställda hälsorisker, men det finns indikationer på en ökad risk för leukemi hos barn som bor nära kraftledningar.
Det är epidemiologiska forskningsstudier (statistiska studier på människor) som har observerat en förhöjd incidens av leukemi hos barn som exponeras för magnetfält jämfört med en lågexponerad grupp. Ofta har studierna använt intervall med magnetfältsnivån 0,4 µT som undre gräns för att jämföra riskökningen.
Sambandet har varit för svagt för att ensamt kunna ligga till grund för att säkerställa ett orsakssamband. Det har inte heller gått att fastställa ett orsakssamband genom att bekräfta sambandet i experimentella studier eller identifiera en biologisk mekanism som kan förklara sambandet. Det är alltså inte säkerställt att det observerade sambandet beror på magnetfältsexponering.
Med detta som bakgrund har Världshälsoorganisationens cancerforskningsgrupp, IARC, klassat lågfrekventa magnetfält som ”möjligen cancerframkallande”. Risken att drabbas av barnleukemi är låg och därför är leukemi hos barn ovanligt. Om magnetfält bidrar till att risken ökar kan mindre än ett fall av barnleukemi per år i Sverige förklaras av magnetfält.
IARC:s klassificering av risk för cancer
- Klass 1: Cancerframkallande. Till exempel solstrålning och processat kött (som korv eller charkprodukter).
- Klass 2A: Troligen cancerframkallande. Till exempel rött kött och nattskiftsarbete.
- Klass 2B: Möjligen cancerframkallande. Till exempel lågfrekventa magnetfält från kraftledningar, radiofrekventa elektromagnetiska fält (såsom mobiltelefoni) och aloe vera.
- Klass 3: Inte möjligt att klassificera. Till exempel statiska magnetfält från likströmsledningar och elektriska fält från kraftledningar.
Varken Världshälsoorganisationen eller ansvariga svenska myndigheter såsom Strålsäkerhetsmyndigheten och Folkhälsomyndigheten lyfter att magnetfält leder till andra hälsorisker för barn eller vuxna som vistas eller bor intill kraftledningar.
Likströmsanläggningar (HVDC) ger upphov till ett statiskt magnetfält som inte kan jämföras med det växlande magnetfält som uppstår invid en växelströmsledning. Människan är anpassad till att leva i jordens magnetfält och det har inte gått att påvisa skadliga effekter av statiska magnetfält som människor normalt kommer i kontakt med.
Ansvariga myndigheter
Strålsäkerhetsmyndighetens vetenskapliga råd följer kontinuerligt forskningen inom området och ger varje år ut en rapport om kunskapsläget kring elektromagnetiska fält. Rådets bedömningar ligger sedan till grund för myndigheternas bedömningar, exempelvis huruvida det behövs gränsvärden eller inte.
Mer information om hälsorisker finns på Strålsäkerhetsmyndigheten, Folkhälsomyndigheten och Institutet för miljömedicins webbplatser:
Strålsäkerhetsmyndigheten: Kraftledningar
Folkhälsomyndigheten: Tillsynsvägledning om elektromagnetiska fält
Institutet för miljömedicin: Icke-joniserande strålning/elektromagnetiska fält
Magnetfälten vid Svenska kraftnäts ledningar och stationer är långt under Strålsäkerhetsmyndighetens referensvärde som skyddar allmänheten mot alla säkerställda hälsorisker. Vid våra växelströmsledningar är referensvärdet 100 µT.
Arbetstagare tillåts enligt Arbetsmiljöverkets föreskrifter exponeras för högre magnetfält än allmänheten, upp till 1000 µT, innan åtgärder vidtas. Vid våra likströmsledningar är referensvärdet 4000 µT.
Varken Strålsäkerhetsmyndigheten, Folkhälsomyndigheten, andra svenska myndigheter eller Världshälsoorganisationen bedömer att det är motiverat med gränsvärden (utöver referensvärdena) utifrån den omfattande forskning som bedrivits. Det finns inte heller några förbud mot bostäder invid kraftledningar.
Myndigheterna har istället generella rekommendationer att magnetfält som en försiktighetsåtgärd ska begränsas, men rekommendationerna förutsätter att åtgärder som reducerar magnetfält kan genomföras till rimliga kostnader och konsekvenser i övrigt.
Vid ansökan om koncession (tillstånd för kraftledningar) tas hänsyn till magnetfält som en del av ledningens miljöprövning. Vid prövningen beslutar Energimarknadsinspektionen om Svenska kraftnät har vidtagit tillräckliga åtgärder. Svenska kraftnät använder värdet 0,4 µT som en utredningsnivå för när det är rimligt att överväga åtgärder för att reducera magnetfält, men det är inte ett gränsvärde.
Om magnetfältet beräknas överskrida 0,4 µT utreder vi om det är möjligt och lämpligt att vidta åtgärder för att minska magnetfältet. Åtgärder kan vidtas under förutsättning att kostnaderna och konsekvenserna för åtgärderna i övrigt är rimliga i relation till hälsoriskerna. Det innebär att en bedömning görs i varje enskilt fall om åtgärder är rimliga att vidta.
Det finns viss rättspraxis kring hur höga magnetfält som tillåts, men det varierar från fall till fall vilka magnetfält som tillåts, exempelvis bedöms en åtgärd som mer rimlig om den reducerar magnetfältet vid många byggnader eller om åtgärden inte medför negativ påverkan på andra intressen.
Det innebär att magnetfälten kan vara högre än utredningsnivån om åtgärder inte är möjliga eller om de bedöms orimliga utifrån påverkan på elnätets funktion, andra intressen eller kostnad.
Läs mer
Strålsäkerhetsmyndigheten: Kraftledningar
Folkhälsomyndigheten: Tillsynsvägledning om elektromagnetiska fält

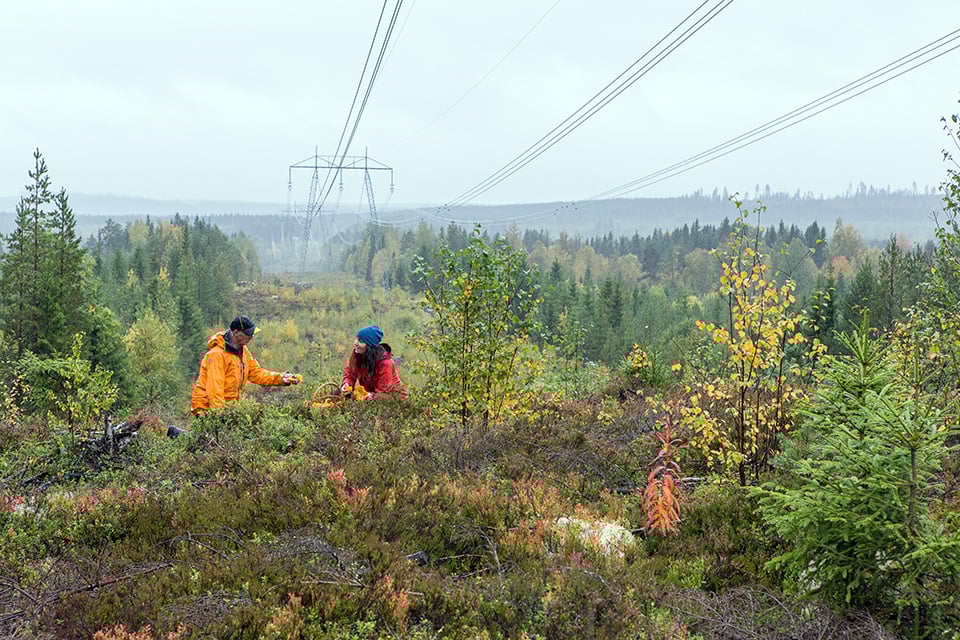

Om du går under en ledning kan du märka av olika elektriska fenomen, men ledningen är utformad för att det ska vara säkert att vara under den.
Det sprakande ljudet som hörs när du går under en kraftledning orsakas av urladdningar på faslinornas yta till följd av det elektriska fältet, så kallade koronaurladdningar. Fenomenet är inte farligt. Ljudet förekommer framförallt vid 400 kV-ledningar och är högre vid fuktigt väder.
Vanligtvis märks inte det elektriska fältet från en kraftledning, men om du tar i elektriskt ledande föremål under en kraftledning, exempelvis en cykel, kan du ibland känna en gnisturladdning (stöt).
Fenomenet orsakas av att föremål av elektriskt ledande material (oftast metall) som befinner sig i ett elektriskt fält och är elektriskt isolerade kommer att få en potential (skillnad i spänning) i förhållande till marken eller andra föremål. När du kommer nära, eller tar i, ett föremål som har en annan elektrisk potential än vad du har så kan det ske en gnisturladdning mellan dig och föremålet.
Gnisturladdningar kan ske mellan alla elektriskt ledande föremål såsom människor, metallstrukturer, bilar, cyklar eller växter. Oftast är potentialskillnaden och därmed spänningen mycket låg och gnisturladdningen är inte farlig. Det är framförallt i metallföremål med stor area såsom plåttak, ladugårdsdörrar eller liknande som spänningsskillnaderna kan bli betydande, vilket åtgärdas genom att jorda föremålet.
Mer om säkerhet vid kraftledningar
Allmänhet - elsäkerhet vid kraftledning
Broschyren Säkerhet nära elektriska ledningar hos Energiföretagen (.pdf) Öppnas i nytt fönster
Det finns flertalet aspekter att ta hänsyn till för den som ska bygga eller bedriva verksamhet invid en kraftledning. Det syftar till att skydda de människor som lever, bor eller arbetar nära ledningen.
Svenska kraftnäts anläggningar är dessutom nödvändiga för Sveriges elförsörjning och skyddas från eventuell negativ påverkan från andra verksamheter invid ledningen.
Vi vill delta i samråd om åtgärder planeras inom 500 meter ifrån våra anläggningar.
Om åtgärder eller byggnation planeras i närheten av Svenska kraftnäts anläggningar och ledningar vill vi delta i samråd. Bedömning görs utifrån de platsspecifika förutsättningarna i varje enskilt fall
Mer information om samråd med Svenska kraftnät
Avstånd med hänsyn till elsäkerhet
Ur ett elsäkerhetsperspektiv regleras avståndet mellan kraftledningar och olika verksamheter i Elsäkerhetsverkets föreskrifter. Föreskrifterna reglerar bland annat byggnation och vissa typer av verksamheter.
Exempel på detta är verksamhet med brandfarliga och explosiva varor, upplag, parkeringsplatser, busshållplatser, vägar med mera. Det finns också elsäkerhetsrisker med att anlägga en metallisk konstruktion, till exempel elstängsel och vindskydd med plåttak, i närheten av kraftledningar.
Byggnader i närheten av transmissionsnätet för el kan behöva jordas exempelvis om väggar, tak eller dörrar är av plåt.
Avstånd med hänsyn till magnetfält
Magnetfältsnivåerna vid kraftledningar är långt under Strålsäkerhetsmyndighetens referensvärde (100 µT). Som en försiktighetsåtgärd för att minska barns exponering för magnetfält har myndigheterna dessutom rekommendationer vid samhällsplanering och byggande.
De anger inget gränsvärde eller skyddsavstånd, men Boverket och flera andra myndigheter ger följande rekommendationer, under förutsättning att de kan genomföras till rimliga kostnader:
- Sträva efter att utforma eller placera nya kraftledningar och andra elektriska anläggningar så att exponering för magnetfält begränsas.
- Undvik att placera nya bostäder, skolor och förskolor nära elanläggningar som ger förhöjda magnetfält.
- Sträva efter att begränsa fält som starkt avviker från vad som kan anses normalt i hem, skolor, förskolor respektive aktuella arbetsmiljöer.
Därmed finns inga fasta avstånd för hur nära byggnader tillåts med hänsyn till magnetfält. Vid byggnation av bostäder eller skolor invid kraftledningar bör andra aktörer ändå ta hänsyn som motsvarar den hänsyn som Svenska kraftnät tar, framförallt genom placering av byggnader.
Vid planering av nya anläggningar använder Svenska kraftnät en utredningsnivå för magnetfältsexponering under lång tid (0,4 µT i årsmedelvärde). Det innebär att vi undersöker om åtgärder är möjliga och rimliga att vidta för att undvika magnetfält, framförallt genom justering av ledningens placering, men också genom ledningens tekniska utformning.
Nya byggnader för bostad, grundskola eller förskola bör planeras så att byggnaderna inte beräknas exponeras för magnetfält över utredningsnivån.
Om- eller tillbyggnation av befintliga byggnader bör inte ske om magnetfältet starkt avviker (över 2 µT i årsmedelvärde) från vad som är normalt i bostäder eller om ombyggnationen medför att exponering ökar. Befintliga byggnader nära kraftledningar, som inte utgör en elsäkerhetsfara, tillåts vara kvar.
Det varierar från plats till plats vilket avstånd som utredningsnivån motsvarar, skillnaderna beror främst på ledningens utformning och belastning.
Läs mer om elnät och magnetfält i detaljplanering hos Boverket
I samband med ny- eller ombyggnation av kraftledningar utreds alltid vilket magnetfält ledningen ger upphov till. Då beräknas magnetfältet vid bostäder, fritidshus, skolor och förskolor. Magnetfält beräknas också när Svenska kraftnät besvarar remisser avseende plan- och bygglagen, såsom detaljplaner och bygglov.
Svenska kraftnät mäter sällan magnetfält eftersom beräkningar bedöms vara mer rättvisande. Mätningar som utförs under korta tidsperioder ger enbart en ögonblicksbild av magnetfältet.
Vid mätningar går inte heller att avgöra vad som är källan till magnetfältet och utöver kraftledningens magnetfält mäts även magnetfält från andra källor såsom hushållsapparater och husets elinstallationer.
Därmed kan mätningar vara indikativa, men bör inte enskilt vara grund till bedömning av magnetfältet från kraftledningen.
Vill du veta mer?
Arbetsmiljöverket, Boverket, Elsäkerhetsverket, Socialstyrelsen och Strålsäkerhetsmyndigheten har i samarbete tagit fram broschyren ”Magnetfält och hälsorisker”.
Du är alltid välkommen att kontakta oss på Svenska kraftnät om du har frågor eller funderingar rörande magnetfält och avståndet till våra ledningar.
Du kan i första hand vända dig till dem som arbetar i det projekt som berör dig. Kontaktuppgifter hittar du på projektets sidor på vår webbplats eller i våra utskick.
Du kan också skicka e-post till registrator@svk.se.
